一、項目設計名稱

　　生產線產品測試隔音房。

　　二、隔音房用途

　　產品測試檢查。

　　三、項目設計基本要求

　　1、隔音房聲學指標：

　　(1)、符合國家相關標準要求;

　　(2)、外部噪音在70-75dB(A)時，隔音房?jī)?nèi)背景噪音應在50-55dB(A)(加權A等級位);

　　2、隔音房物理指標：

　　外形尺寸：1400×1400×2200(長/寬/高);數量：1個;

　　3、主要配件：

　　(1)、隔聲門;

　　(2)、隔聲窗;

　　(3)、產品消聲器;

　　四、設計依據

　　1.業主方提供的有關技術要求;

　　2.我公司制造同類隔音房的經驗。

　　五、隔音房運行條件

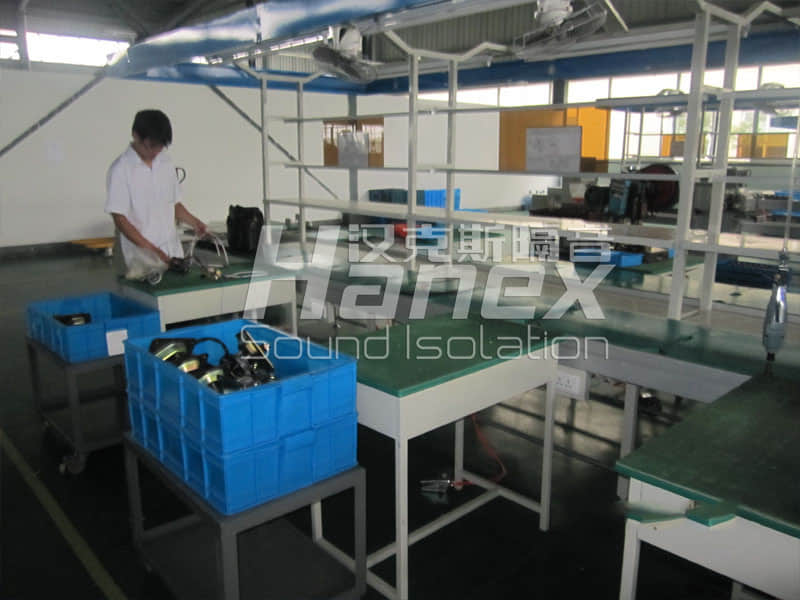

　　1、隔音房安裝在實驗區域，在實驗區域正常工作情況下(周?chē)鸁o(wú)異常干擾：如無沖擊、砸地、打樁等);

　　2、環境噪聲70-75dB(A)。

　　六、設計思路及方法選擇

　　根據用戶的要求，本隔音房室的技術要求：即環境噪聲70-75dB(A)時，隔音房?jī)?nèi)本底噪聲要確保在50-55dB(A)。這就意味著隔音房的插入損失必須≥25 dB(A)。考慮到工程制造誤差，可取5dB(A)的設計容錯值，即隔音房的插入損失≥30dB(A).根據一般的經驗和工程制造工藝，單層隔聲罩的插入損失一般可以達到30-40dB(A)，因此，一般單層隔聲房形式即可達到30dB(A)的設計指標。

　　七、設計措施之要點

　　1.隔音房隔聲量及整體結構的確定

　　根據上述分析，隔音房的聲學指標為：隔音房外環境噪聲70-75dB(A)時，隔音房?jī)?nèi)本底噪聲在50-55dB(A　　考慮到隔音房的隔聲量安全裕度，并考慮到加工過程中不可避免地會有孔隙漏聲和固體隔絕不良等因素，實際隔聲量定為30dB(A)。

　　根據這個目標值確定隔聲材料和結構形式，根據一般的經驗和工程制造工藝，單層隔聲罩板的插入損失一般可以達到30-40dB(A)，因此，一般單層隔聲房形式即可達到30dB(A)的設計指標。。

　　2.隔音房結構設計

　　(1)、隔聲板結構設計：根據上述整體設計思路，本隔音房采用單層隔音房隔聲結構，即采用80mm厚吸隔聲板結構，采用隔聲層+阻尼隔聲層+吸聲層的三層復合結構;整體圍護結構厚度為80mm，其理論設計隔聲量可達30dB(A)以上，其整體結構合理，保證整體結構在各個頻段隔聲量合理分配，確保隔音房?jī)?nèi)環境噪聲達到設計技術要求。尤其是在500Hz以下的低頻率段，其隔聲量較常規結構更高，體現其優越性。

　　(2)、隔振設計：

　　因隔聲房安裝區域高沖床車間較近，隔聲房?jī)?nèi)部環境噪聲受沖床車間的影響較大，因此，有必要對隔聲房進行隔振設計。為了降低工程造價，同時在功能不受影響的前提下，我們?cè)诖瞬捎酶粽駢|隔振的方式：即在地板上鋪50mm厚的隔振墊，在隔振墊上鋪5mm厚防滑鋼板，隔聲房安裝在防滑鋼板上。即可達到隔振目的。

　　(3)、隔聲門設計：

　　隔聲門有兩個：一個是操作員工出入門，采用800*2000的單開隔聲門，其隔聲量可達30-35dB(A)左右。第二個是監測產品出入口，因此出入口要方便待檢測產品的出入，因此，此門設計成推拉形式，在檢測人員拿產品時推開，檢測時拉上。此門設計成800*400的推拉門。

　　(4)、通風系統設計：

　　因隔聲房產品出入口經常打開，可起到臨時通風換氣的通道，因此不必另設通風換氣系統。

　　(5)、其他附屬設施

　　[1]、進出隔音房的電線電纜等管線，在穿越隔聲罩時都要作好密封和減振措施，防止出現聲橋現象，降低隔音房的隔聲能力。

　　[2]、在室內安裝照明設施。根據一般規定，可安裝1支40W節能燈，滿足室內照明需求。

　　[3]、在隔音房?jī)蓚?cè)面(產品出入口消聲器上方)隔聲板上分別安裝隔聲窗，有利觀察工作情況。隔聲窗的組合隔聲量大于35dB(A)。

　　八、隔音房其他設計

　　1、隔聲板表面處理方式：靜電噴塑處理。

　　2、隔音房外觀顏色：根據客戶要求確定。

部分類似項目

　　1、杭州杭芝機電有限責任公司產品靜音測試室

　　2、杭州頓力電氣有限責任公司產品靜音測試室

　　3、杭州愛華儀器有限責任公司消聲室

　　4、Noblift長興諾力機械半消聲室

　　5、杭州盾安環境生產線測試隔音房

　　6、貴州斯奈克瑪新藝葉片鑄造有限公司隔聲房

　　7、上海華德塑料制品有限公司隔聲房

　　8、無錫卡特發動機振動測試室隔聲房
